Dimmerazione Strip monocolore (bianco)

[zeatles]

Ciao Ale, un piccolo dubbio: se devo gestire la dimmerazione di un tot di metri di strip led solo bianco (quindi non RGB) ho necessariamente bisogno di usare il master DMX e il DLBV???

Nel senso che in genere mi è sempre capitato di gestire con il dmx stip rgb mai con solo bianco...quindi mi sembra un pò "riduttivo" dover usare un master dmx + dlbv per gestire solo il canale 1 della dimmerazione!!!

Il DLBV può essere usato senza il master dmx in questo caso e da ladder userei la libreria DIMMER, visto che dovrò dimmerare dai pulsanti (UP/DOWN) da frutto 503?

Oppure devo usare un altro vostro prodotto e non il DLBV???

Grazie

[YahooSeeker [Bot]]

Se devi regolare un solo canale (ma anche due) puoi usare anche il Dimmer 2 canali 0-10V DSYV2U

Link al prodotto

Il Modulo possiede anche due ingressi per gestire direttamente la regolazione evoluta, e 2 uscite zero crossing per disattivare in sicurezza l'alimentatore della strip o altro...

L'uscita o-10 volt si comporta e si regola come un normale Dimmer, su questa si può poi connettere qualsiasi dispositivo presente in commercio con ingresso 0-10V.

Schema Tipico di un alimentatore Led pilotato tramite 0-10V


Link alimentatore in esempio

Considera che moltissimi alimentatori DALI si possono pilotare anche con questo segnale standard,
quindi non solo Led ma in pratica qualsiasi tipo di lampada dimmable.

[zeatles]

Ti ringrazio Ale, chiarissimo!!! In effetti è una soluzione perfetta per il mio caso...

Ascolta, ma se invece capitasse che avendo il master dmx e uno o più DLBV e volessi dimmerare 0-100% con un pulsante, ti chiedo: come posso adattare il ladder classico che uso per il dmx?



se voglio pilotare solo il canale 1 (dimmer) con i pulanti UP/DOWN da frutto??? Devo usare la libreria DIMMER???



In effetti non mi è mai capitata questa situazione...mi aiuteresti??? Se ovviamente è possibile farlo...

Grazie

[YahooSeeker [Bot]]

Gli alimentori DMX a catalogo hanno una particolarità che quelli di mercato non supportano,
il canale Dimmer è regolabile 0-100%, in quelli di mercato non c'è uno standard quindi ogni produttore può inventarsi una regolazione compresa tra 0 e 255,
personalmente mi sono capitati con Dimmer regolabile tra 127 e 255

Noto questo fatto, per quelli distribuiti sul catalogo Net, è semplice basta inviare il valore regolato 0-100%
al canale DMX che esegue la funzione Dimmer.
Per altre tipologie di Alimentatori non essendoci uno standard dovrà sempre essere il System Integrator a eseguire le dovute configurazioni di regolazione.

Nel tuo caso avresti:

Alimentatore DMX Net:

1) Canale Dimmer --> Classica Uscita Dimmer HomePLC
2) Canale Red
3) Canale Green
4) Canale Blu

[zeatles]

Ciao Ale e grazie per la risposta...il discorso è corretto, il mio dubbio è che non so associare a livello ladder l'uso della parte DMX con la libreria DIMMER nel caso in cui il cliente voglia dimmerare le strip led (oltre che da supervisione) anche dai pulsanti...

La parte DMX del ladder è ok...ma poi se volessi pilotare le strip con master dmx e dlbv usando i tasti up/down da scatola 503, come "lego" la libreria DIMMER alla parte DMX o meglio in questo caso al canale 1 (dimmer) del DMX???

Ti chiedo la cortesia se mi puoi fare la parte ladder che lega la libreria DIMMER (o l'eventuale altra soluzione che ritieni più corretta) alla gestione del canale 1 del DMX...

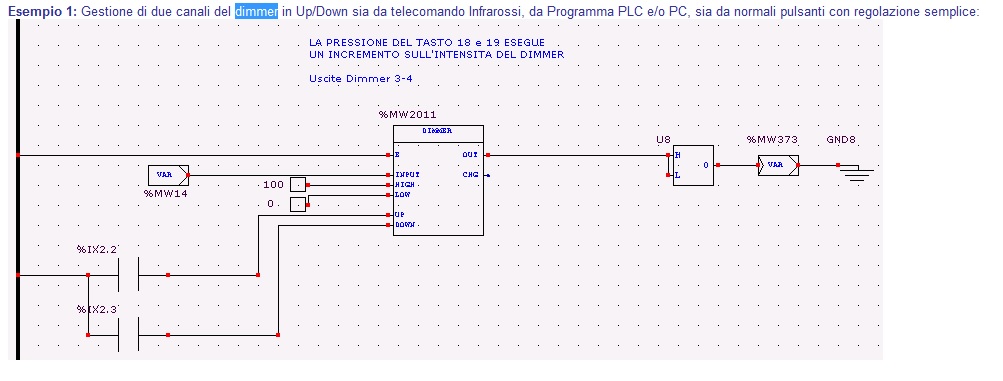

Guardando la libreria DIMMER (del post precedente) ho i due ingressi fisici..e ok...ho il valore massimo e minimo...poi come faccio ad indicare che l'uscita (%MW373) dovrà essere il canale 1 del DLBV indirizzo x??? Dovrei metterci il valore %MW2010???

Non ho bene in mente lo schema ladder...mi aiuteresti???

Grazie

[zeatles]

Ciao Marco, sì l'ho visto e ti ringrazio perché i tuoi video, come i consigli di Ale, mi sono sempre tanto graditi: credo che bisogna sempre avere l'umiltà di imparare dalle persone che hanno più esperienza di te

Pensa te??? Proprio questa mattina parlando col cliente mi dice se oltre alle strip monocolore possiamo installare anche quelle RGB...ovviamente gli ho detto ok, infatti ho il master DMX e due DLBV...peccato che ora sono passato dalla curiosità di sapere come pilotare la dimmerazione col master DMX al fatto che ora devo farlo

Ovviamente il lavoro deve essere fatto in questi giorni e non ho a portata di mano il DSYV2U ma come detto ho il master DMX e due DLBV...

Ale o Marco, mi dareste una mano per la parte di ladder per gestire la dimmerazione con i pulsanti da 503??? Sopra avevo scritto una mia idea...

Mi dareste una mano???

Grazie

[YahooSeeker [Bot]]

Ciao Ale e grazie per la risposta...il discorso è corretto, il mio dubbio è che non so associare a livello ladder l'uso della parte DMX con la libreria DIMMER nel caso in cui il cliente voglia dimmerare le strip led (oltre che da supervisione) anche dai pulsanti...

La parte DMX del ladder è ok...ma poi se volessi pilotare le strip con master dmx e dlbv usando i tasti up/down da scatola 503, come "lego" la libreria DIMMER alla parte DMX o meglio in questo caso al canale 1 (dimmer) del DMX???

Ti chiedo la cortesia se mi puoi fare la parte ladder che lega la libreria DIMMER (o l'eventuale altra soluzione che ritieni più corretta) alla gestione del canale 1 del DMX...

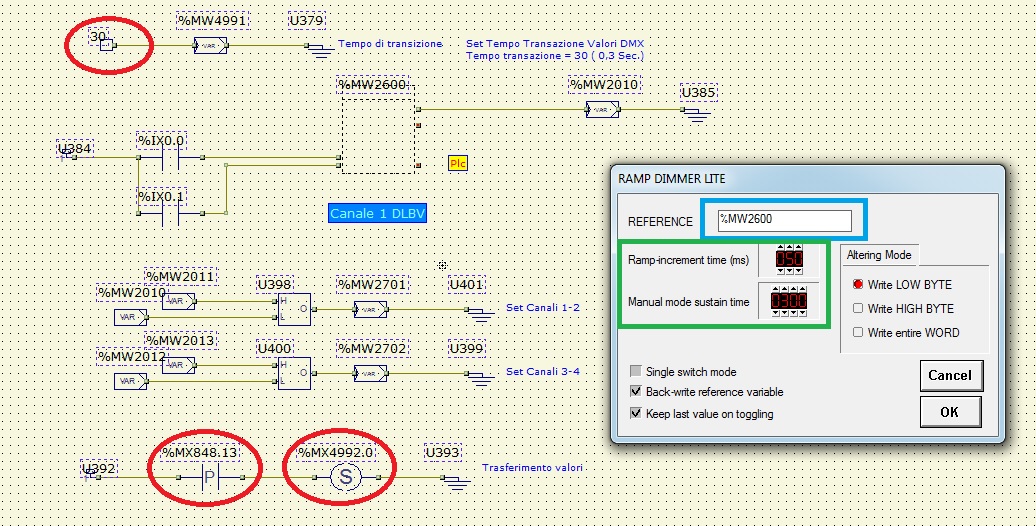

Ti allego un esempio, dato che sono fuori non è testato!
di massima lo schema attuale (in attesa che il DMX evolva) può essere questo,

Mettendo che il tuo alimentatore sia da 6 canali DMX o altro...
e che i primi 4 canali partano dal canale 1 che svolge la funzione dimmer RGB

nota: in caso siano disposti diversamente non è un problema
basta modificare dove vengono inviati i valori.

il primo canale nell'esempio ha in ingresso il Ramp Dimmer Lite (o altre librerie/valori)
mentre i valori dei canali RGB sono gestiti da scenari o altro che non fanno parte di questo esempio.


[YahooSeeker [Bot]]

Nota:
Secondo che siano disponibili uno o due ingressi fisici, ricorda che le Librerie hanno una selezione per usare un solo ingresso, Unendo i due ingressi sulla librerie e selezionando la funzione nelle proprietà della libreria.

[zeatles]

Nota:
Secondo che siano disponibili uno o due ingressi fisici, ricorda che le Librerie hanno una selezione per usare un solo ingresso, Unendo i due ingressi sulla librerie e selezionando la funzione nelle proprietà della libreria.

Ciao Ale, ti ringrazio della dritta...domani fine mattinata lo proverò e ti farò sapere se funziona

Grazie e buona serata

[zeatles]

Ciao Ale, volevo ringraziarti per la dritta...ha funzionato

Ho applicato solo la modifica della DHTP Ritentiva per salvare lo stato in caso di assenza di corrente elettrica...

Ho notato però che per passare da 0 a 100% (e viceversa) è un pochino lento, su quali parametri devo agire???

Ho visto nella guida ladder:

Ramp-Increment time (mS): Tempo di ripetizione dei tasti

Manual mode sustain time: Tempo di selezione delle funzioni sui Pulsanti



Oppure devo agire sul tempo di transizione che ho impostato a 0.3 sec??? O nella parte di scrittura magari usando la %MX848.12 invece della %MX848.13???

Vorrei velocizzare "la rampa" ma non so su quale valore agire visto che sono diversi...ho fatto dei test ma le combinazioni sono diverse...

Grazie

[YahooSeeker [Bot]]

Puoi usare il tempo Ramp-Increment time portandolo su 50 ms (devi settarlo 050) o meno,
imposta poi il tempo di transizione con 0.2 sec. ovvero utilizza il flag %MX848.12
però considera
che il tempo minimo di aggiornamento del Bus e comunque più elevato.

Nota:
Prossimamente vorrei fare un upgrade anche alla centrale DMX cosi da evolvere le sue funzioni,
ma per adesso, siamo sempre a corto di tempo!

[zeatles]

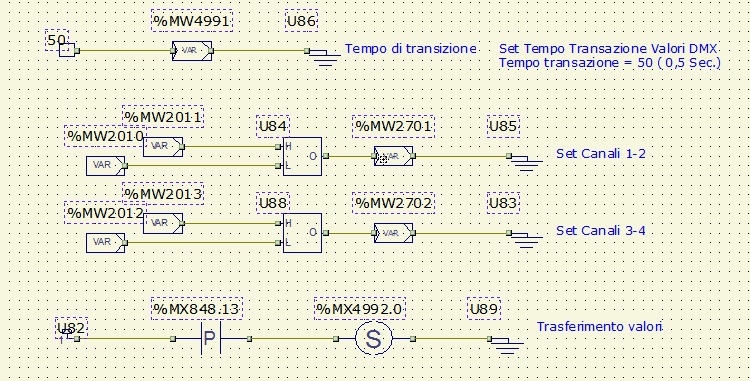

Ciao Ale, sì il valore è già a 50 come vedi dalla foto...mi sa che meno non mi fa impostare...

Ok poi per la 848.12

Dopo lo provo...

Oggi il cliente mi chiedeva (direi in modo lecito): se oltre alla dimmerazione volessi in futuro poter cambiare i colori RGB delle strip direttamente da un touch a muro senza dover (come ora gli ho previsto) usare la supervisione (visto che non è che uno deve avere per forza sempre il cellulare in mano) me lo potresti fare?

Diciamo che il cambio colori l'ho sempre fatto da supervisione e mai da un touch a parete: ti è capitato? Un prodotto da consigliarmi da poter associare al master dmx e al dlbv?

Grazie

[zeatles]

Ciao Ale, sì il valore è già a 50 come vedi dalla foto...mi sa che meno non mi fa impostare...

Ok poi per la 848.12

Dopo lo provo...

Oggi il cliente mi chiedeva (direi in modo lecito): se oltre alla dimmerazione volessi in futuro poter cambiare i colori RGB delle strip direttamente da un touch/controller a muro senza dover (come ora gli ho previsto) usare la supervisione (visto che non è che uno deve avere per forza sempre il cellulare in mano) me lo potresti fare?

Diciamo che il cambio colori l'ho sempre fatto da supervisione e mai da un touch a parete: ti è capitato? Un prodotto da consigliarmi da poter associare al master dmx e al dlbv?

Grazie

[YahooSeeker [Bot]]

Il demo cambio colori/Scenari e rotazione colori DMX 512
lo trovi nella sezione Esempi di livello 2 di LadderHome.

In pratica fa le stesse attività della supervisione, imposta una serie di valori fissi o modificabili da Supervisione, alla pressione di un pulsante, Web, comando da sensori ecc.. ecc.. utilizzando delle WRE16
per ogni canale RGB da settare.

Normalmente è una funzione abbinata agli scenari o alla pressione di pulsanti locali.

[zeatles]

bhe sì certo...era solo per sapere se per caso mi potevi indicare un prodotto da parete/incasso abbinabile al master dmx e dlbv per comandare dimmerazione e cambio colori direttamente dal touch e non necessariamente usare la supervisione...

Grazie

[YahooSeeker [Bot]]

Si lato Bus si possono usare Touch con uscite digitali di qualsiasi marca abbinandoli al solito ragnetto 4 Ingressi ecc..
Se invece serve un controllo completo e elegante del Touch ti consiglio questo:



Link al Catalogo: http://www.netbuildingautomation.com/pr ... h_133.html

[YahooSeeker [Bot]]

Le placche per chi ha possibilità di spesa (classico cliente che vuole le cose esclusive e disposto a spendere per averle) possono essere personalizzate!





Oppure anche in caso di Gradi lavori come Uffici aziendali, Hotel ecc..
